Sånn lodder man en PL259 plugg til en koaksialkabel:

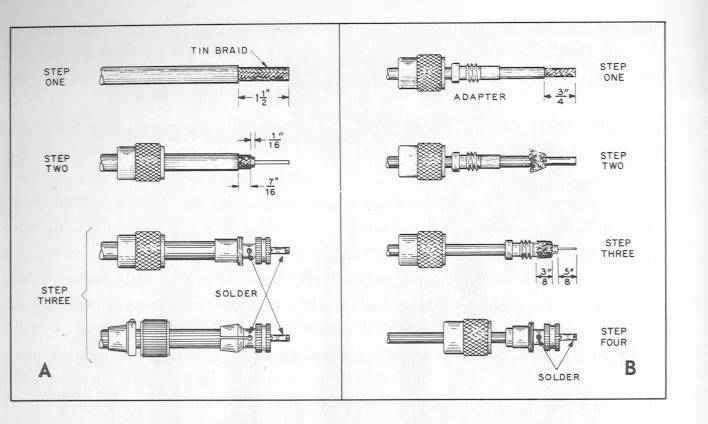

Tegning A er for tykke koakskabler (Eks. RG213) og tegning B er for tynne koakskabler (Eks. RG58).
Vær oppmerksom på at det finnes mange varianter av PL259
pluggen.
Tegningen ovenfor er derfor kun ment som en veiledning til hvordan man lodder
PL259 plugger.
En vanlig variant er f.eks. en PL259 plugg som er laget for tynne koaksialkabler
som f.eks. RG58
hvor man anvender en lodde metode som ligner den i tegning A.
En annen vanlig variant skal ikke loddes, men klypes på kabelen, til dette
benytter man en spesiel tang.
HUSK:
Varm alltid pluggen ordentlig opp med loddebolten før man tilsetter
loddetinn!
